Van bi, van bướm và van cổng: những điểm khác biệt cần biết

Trong hệ thống đường ống công nghiệp, van là một trong những thiết bị không thể thiếu, đóng vai trò quan trọng trong việc điều khiển dòng chảy của lưu chất. Tuy nhiên, với đa dạng chủng loại và mẫu mã, việc lựa chọn đúng loại van phù hợp có thể gây bối rối cho nhiều quý anh/chị. Trong số các loại van phổ biến nhất, van bi, van bướm và van cổng thường xuyên được nhắc đến. Mỗi loại đều có cấu tạo, nguyên lý hoạt động và ứng dụng riêng biệt. Vậy, đâu là những điểm khác biệt cần biết để quý anh/chị có thể đưa ra quyết định tối ưu cho hệ thống của mình?

Tại CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ TỰ ĐỘNG THÀNH PHÁT, chúng tôi hiểu rằng việc nắm vững kiến thức về các loại van là rất cần thiết, đặc biệt đối với các chuyên gia và kỹ sư làm việc với vật tư tự động hóa và thiết bị nhà máy. Bài viết này sẽ đi sâu phân tích những đặc điểm nổi bật của van bi, van bướm và van cổng, giúp quý anh/chị có cái nhìn tổng quan và lựa chọn đúng đắn.

Van bi (Ball Valve): Kiểm soát dòng chảy linh hoạt

Van bi là loại van đóng mở nhanh, sử dụng một quả bi rỗng xoay quanh trục để điều khiển dòng chảy. Đây là một trong những lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp nhờ khả năng đóng mở nhanh chóng và độ kín cao.

Cấu tạo đặc trưng của van bi

• Thân van: Thường làm từ kim loại như inox, gang, thép hoặc nhựa PVC.
• Bi van (Ball): Là một quả cầu rỗng, có lỗ xuyên tâm, thường được làm bằng thép không gỉ hoặc vật liệu chống ăn mòn.
• Trục van (Stem): Nối bi van với tay gạt hoặc bộ điều khiển.
• Gioăng làm kín (Seat): Thường làm từ Teflon (PTFE) hoặc các vật liệu polyme khác, giúp bi van ôm khít, đảm bảo độ kín tuyệt đối khi van đóng.

Nguyên lý hoạt động đơn giản

Khi tay gạt hoặc bộ điều khiển xoay trục van 90 độ, lỗ xuyên tâm của bi sẽ thẳng hàng với đường ống (mở hoàn toàn) hoặc vuông góc với đường ống (đóng hoàn toàn). Điều này cho phép van bi đóng mở nhanh chóng, hiệu quả.

Ưu và nhược điểm của van bi

• Ưu điểm: Đóng mở nhanh, độ kín cao, tổn thất áp suất thấp khi mở hoàn toàn, ít bị tắc nghẽn, dễ dàng bảo trì.
• Nhược điểm: Không phù hợp cho việc điều tiết dòng chảy liên tục (dễ gây mòn gioăng), chi phí có thể cao hơn một số loại van khác đối với kích thước lớn.

Ứng dụng phổ biến của van bi

Van bi được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, dầu khí, hóa chất, thực phẩm và đồ uống. Chúng rất lý tưởng cho các ứng dụng yêu cầu đóng mở nhanh và độ kín tuyệt đối.

Van bướm (Butterfly Valve): Sự linh hoạt trong điều khiển

Van bướm là loại van được thiết kế để điều khiển dòng chảy bằng một đĩa xoay quanh trục vuông góc với dòng chảy. Chúng nổi bật với thiết kế nhỏ gọn và khả năng điều khiển linh hoạt.

Cấu tạo gọn nhẹ của van bướm

• Thân van: Thường mỏng và nhẹ, có thể dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có tai bắt bu lông).
• Đĩa van (Disc): Là một tấm kim loại dẹt hoặc có hình dạng đặc biệt, gắn trên một trục.
• Trục van (Stem): Nối đĩa van với tay gạt, hộp số hoặc bộ điều khiển khí/điện.
• Gioăng làm kín (Liner/Seat): Thường làm từ cao su hoặc PTFE, bao bọc lòng van hoặc đĩa, tạo độ kín.

Nguyên lý vận hành van bướm

Đĩa van xoay 90 độ quanh trục để mở hoặc đóng dòng chảy. Khi mở hoàn toàn, đĩa song song với dòng chảy; khi đóng hoàn toàn, đĩa vuông góc với dòng chảy. Khác với van bi, đĩa van luôn nằm trong đường ống, ngay cả khi mở.

Ưu và nhược điểm của van bướm

• Ưu điểm: Kích thước nhỏ gọn, trọng lượng nhẹ, chi phí thấp, đóng mở nhanh, dễ dàng điều khiển (cả đóng mở và điều tiết), tổn thất áp suất thấp.
• Nhược điểm: Đĩa van luôn cản trở một phần dòng chảy ngay cả khi mở hoàn toàn, không phù hợp cho các ứng dụng đòi hỏi độ kín tuyệt đối 100% trong một số trường hợp, dễ bị kẹt bởi các hạt rắn lớn.

Ứng dụng đa dạng của van bướm

Van bướm được sử dụng rộng rãi trong các hệ thống HVAC, xử lý nước thải, hệ thống chữa cháy, công nghiệp thực phẩm, hóa chất và dầu khí, đặc biệt là cho các đường ống có kích thước lớn.

Van cổng (Gate Valve): Lựa chọn tối ưu cho dòng chảy thẳng

Van cổng là loại van đóng mở bằng cách nâng lên hoặc hạ xuống một cánh cổng (wedge/gate) vuông góc với dòng chảy. Chúng được thiết kế chủ yếu cho chức năng đóng mở hoàn toàn, không phù hợp cho việc điều tiết dòng chảy.

Cấu tạo chắc chắn của van cổng

• Thân van: Chắc chắn, thường làm từ gang, thép đúc hoặc rèn.
• Cánh cổng (Gate/Wedge): Là một tấm kim loại phẳng hoặc hình nêm, trượt lên xuống để mở hoặc đóng đường ống.
• Trục van (Stem): Nối cánh cổng với vô lăng hoặc bộ truyền động, có thể là loại nâng (rising stem) hoặc không nâng (non-rising stem).
• Gioăng làm kín (Seat): Thường là các vòng kim loại hoặc vật liệu composite, tạo độ kín khi cánh cổng hạ xuống hoàn toàn.

Nguyên lý mở/đóng hoàn toàn

Khi vô lăng quay, trục van sẽ di chuyển cánh cổng lên hoặc xuống. Khi cánh cổng nâng lên hoàn toàn, đường ống sẽ thông suốt; khi hạ xuống hoàn toàn, cánh cổng sẽ chặn kín dòng chảy. Van cổng chỉ hoạt động hiệu quả nhất ở hai trạng thái này.

Ưu và nhược điểm của van cổng

• Ưu điểm: Khi mở hoàn toàn, không gây cản trở dòng chảy, tổn thất áp suất rất thấp, độ bền cao, phù hợp cho các ứng dụng áp suất và nhiệt độ cao.
• Nhược điểm: Đóng mở chậm, không phù hợp cho việc điều tiết dòng chảy (dễ gây mòn gioăng và cổng), yêu cầu không gian lắp đặt lớn cho trục nâng, dễ bị kẹt bởi các cặn bẩn nếu không được sử dụng đúng cách.

Ứng dụng chính của van cổng

Van cổng thường được dùng trong các hệ thống đường ống dẫn nước, dầu, khí, hơi nước có kích thước lớn, nơi yêu cầu dòng chảy thẳng và không bị cản trở. Chúng phổ biến trong các nhà máy điện, lọc dầu, hóa chất và hệ thống cấp nước đô thị.

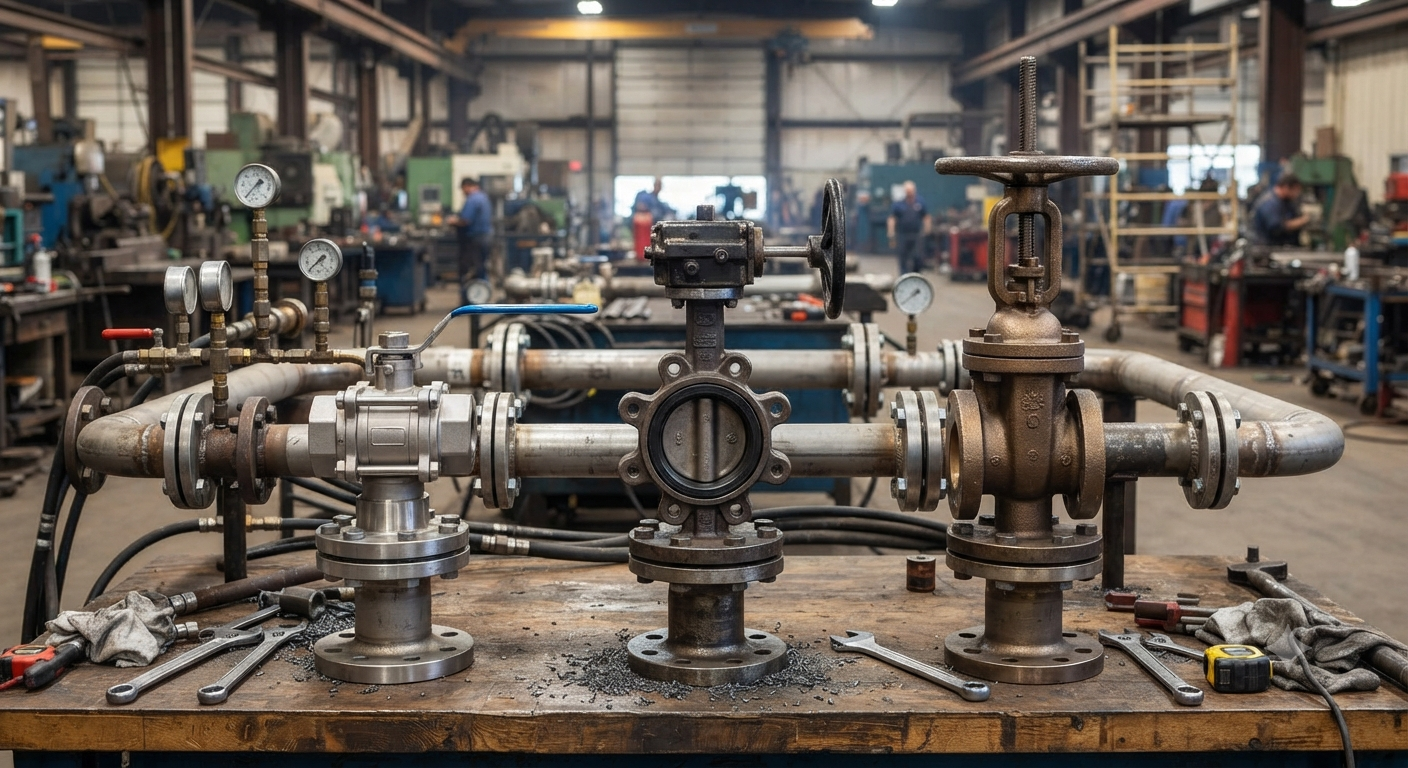

So sánh tổng quan: Điểm khác biệt cốt lõi giữa van bi, van bướm và van cổng

Để quý anh/chị dễ dàng hình dung, Tự Động Thành Phát xin tổng hợp những điểm khác biệt chính giữa ba loại van này:

• Khả năng điều tiết dòng chảy:
  • Van bi: Không lý tưởng cho điều tiết, chủ yếu để đóng mở hoàn toàn.
  • Van bướm: Khá tốt cho điều tiết dòng chảy, nhờ khả năng xoay đĩa ở nhiều góc độ.
  • Van cổng: Tuyệt đối không nên dùng để điều tiết, chỉ phù hợp cho đóng mở hoàn toàn.
• Tổn thất áp suất:
  • Van bi: Rất thấp khi mở hoàn toàn (dòng chảy thẳng).
  • Van bướm: Thấp, nhưng luôn có một phần cản trở nhất định từ đĩa van.
  • Van cổng: Gần như bằng 0 khi mở hoàn toàn (dòng chảy thẳng).
• Tốc độ đóng mở:
  • Van bi: Nhanh (xoay 90 độ).
  • Van bướm: Nhanh (xoay 90 độ).
  • Van cổng: Chậm (phải nâng hoặc hạ cánh cổng hoàn toàn).
• Độ kín:
  • Van bi: Rất cao, gần như tuyệt đối.
  • Van bướm: Tốt, nhưng có thể kém hơn van bi trong một số ứng dụng đặc biệt.
  • Van cổng: Rất tốt khi đóng hoàn toàn, nhưng có thể bị rò rỉ nếu bề mặt làm kín bị mòn.
• Kích thước và trọng lượng:
  • Van bi: Trung bình.
  • Van bướm: Nhỏ gọn, nhẹ nhất.
  • Van cổng: Lớn và nặng nhất, đặc biệt là loại trục nâng.
• Chi phí:
  • Van bi: Trung bình đến cao (tùy vật liệu và kích thước).
  • Van bướm: Thường thấp nhất, đặc biệt cho đường kính lớn.
  • Van cổng: Trung bình đến cao.
• Vị trí lắp đặt:
  • Van bi và van bướm: Có thể lắp đặt ở nhiều vị trí.
  • Van cổng: Loại trục nâng cần không gian phía trên để trục van di chuyển.

Lựa chọn loại van phù hợp: Yếu tố cần cân nhắc

Việc lựa chọn van không chỉ dừng lại ở việc hiểu cấu tạo và nguyên lý. Quý anh/chị cần xem xét các yếu tố quan trọng sau:

• Mục đích sử dụng: Quý anh/chị cần một van chỉ để đóng/mở hoàn toàn, hay cần điều tiết dòng chảy?
• Loại lưu chất: Nước, khí, hơi nước, hóa chất ăn mòn, bùn lỏng hay chất rắn lơ lửng?
• Nhiệt độ và áp suất làm việc: Van phải chịu được điều kiện vận hành cụ thể của hệ thống.
• Kích thước đường ống: Ảnh hưởng đến kích thước và chi phí của van.
• Không gian lắp đặt: Đặc biệt quan trọng đối với van cổng trục nâng và van bướm dạng wafer.
• Ngân sách: Cân đối giữa chi phí ban đầu và chi phí vận hành, bảo trì.

Hiểu rõ những yếu tố này sẽ giúp quý anh/chị đưa ra lựa chọn van tối ưu nhất, đảm bảo hiệu quả vận hành và tuổi thọ cho toàn bộ hệ thống thiết bị nhà máy của mình.
